一種閥門的購買，選型是個非常關鍵的步驟，安裝也是個不容忽視的環節，過濾器也是如此，過濾器的正確安裝直接關系過濾器的性能發揮及使用壽命!

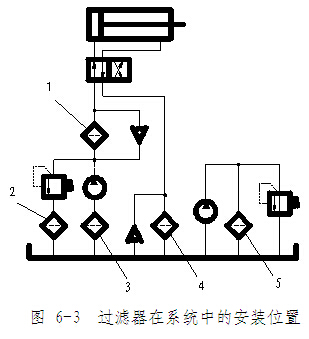

        過濾器在系統中安裝位置見圖6-3。

        (1) 安裝在泵的出油口  ①可以保護除液壓泵以外的其它液壓元件；②過濾器應能承受油路上的工作壓力和沖擊壓力；③過濾阻力不應超過0.35MPa，以減小因過濾所引起的壓力損失和濾芯所受的液壓力；④為了防止過濾器堵塞時引起液壓泵過載或使濾芯損壞，壓力油路上宜并聯一旁通閥或串聯一指示裝置；⑤必須能夠通過液壓泵的全部流量。此種方式常用于過濾精度要求高的系統及伺服閥和調速閥前，以確保它們的正常工作。如圖6-3中過濾器1。

        (2)安裝在泵的吸油口  要求過濾器有較大的通流能力和較小的阻力(阻力不大于0.01～0.02MPa)，其通油能力應是泵流量的兩倍，以防空穴現象的產生。主要用來保護液壓泵，但液壓泵中產生的磨損生成物仍將進入系統。一般采用過濾精度較低的網式過濾器。如圖6-3中過濾器3。

        (3)安裝在系統的回油路上  ①可以濾掉液壓元件磨損后生成的金屬屑和橡膠顆粒，保護液壓系統；②允許采用濾芯強度和剛度較低的過濾器；③為防止濾芯堵塞等引起的系統壓力升高，需要與過濾器并聯一單向閥起旁通閥作用。如圖6-3中過濾器2、5。

        (4)安裝在獨立的過濾系統  大型機械的液壓系統中，可專設由液壓泵和過濾器組成的獨立的過濾系統，可以不間斷地清除系統中的雜質，提高油液的清潔度。如濾油小車等。
