• 精小型氣動薄膜雙座調節閥

• 產品型號 : ZJHN
• 產品系列 : 調節閥

ZJHN型精小型氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格要求的場合，廣泛應用于石油、化工 、制藥、冶金、電站、等工業部門，控制氣體、液體、蒸汽等介質。

訂購產品

詳細介紹



型號：	ZJHN	口徑：
壓力：		材質：

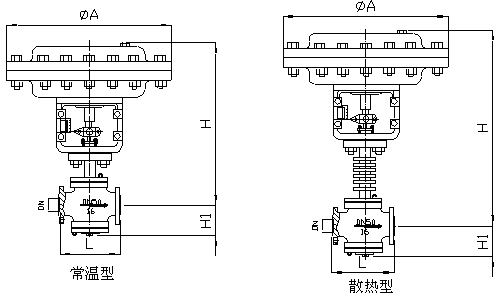

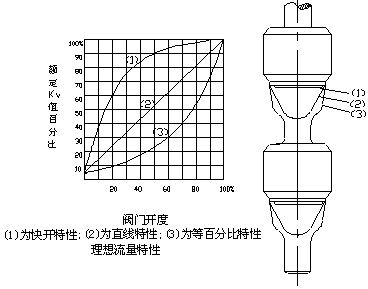

ZJHN型精小型氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格要求的場合，廣泛應用于石油、化工 、制藥、冶金、電站、等工業部門，控制氣體、液體、蒸汽等介質。 一、閥體   閥體形式：直通雙座鑄造球型閥 公稱通徑：25~300mm 公稱壓力：PN1.6 4.0 6.4MPa 連接形式：法蘭式按JB78-59 JB79-59 材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 二、上閥蓋 常 溫 型：-20℃~+200℃ 散 熱 型：-40℃~+450℃ 壓蓋形式：螺栓壓緊式 填 料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。 三、閥內組件   閥芯型式：雙導向雙座柱塞型閥芯 流量特性：線性特性、等百分比特性或快開特性 材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 四、執行機構   型 式：多彈簧式薄膜執行機構 膜片材料：丁晴橡膠夾增強滌綸織物 彈簧范圍：0.02~0. 1、0.04~0.20MPa 供氣壓力：0.14 0.16 0.28MPa 氣源接頭：M10×1 環境溫度：-30~+70℃ 五、閥作用型式：氣——關式或氣——開式 附 件：定位器，手輪機構 性 能：（帶定位器） 泄 漏 量：小于額定流量系數Kv的0.5% 基本 誤差：±1.5% 回 差：1.5% 死 區：0.6% 始終點偏差：±1.5% 可 調 范圍：30:1 六、流量系數Kv和行程、允許壓差 公稱通徑 25 32 40 50 65 80 100 125 150 200 閥座直徑 15 20 25 32 40 50 65 80 100 125 150 200 流量系數Kv 4 6.3 10 16 25 40 63 100 160 250 400 630 行程 16 25 40 60 允許壓差（MPa） 5.8 4.9 3.8 2.9 4.0 3.3 2.6 3.6 3.0 2.3 備注：閥開狀態允許壓差 七、外形尺寸 公稱通徑 執行機構 H ΦA H1 L 常溫型 散熱型 PN1.6 PN4.0 PN6.4 25 ZHA22 498 648 285 117 185 190 205 32 ZHA22 501 651 285 120 200 210 220 40 ZHA22 522 691 285 139 220 230 240 50 ZHA22 530 699 285 144 250 255 265 65 ZHA34 645 815 363 188 275 285 295 80 ZHA34 661 835 363 208 305 310 325 100 ZHA34 687 887 363 220 350 355 370 125 ZHA34 1234 1444 363 270 410 425 440 150 ZHA45 1242 1492 470 280 450 460 475 200 ZHA45 1394 1654 470 320 550 560 570   八、型號編制說明 Z J H N 25 P G B 自控閥門 執行機構： 執行機構： 閥門結構類型: 公稱壓力： 閥體材質： 溫度類型： 作用型式：   J：表示精小型 多彈簧氣動薄膜 P：表示單座 16：表示1.6MPa C：表示碳鋼 G：中溫型常溫省略 K：表示氣開型       J：表示精小型 多彈簧氣動薄膜 P：表示單座           M：表示套筒閥 40：表示4.0MPa               64：表示6.4MPa       九、訂貨須知 1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質 6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.控制信號 10.其它特殊要求
