結構特點和用處：

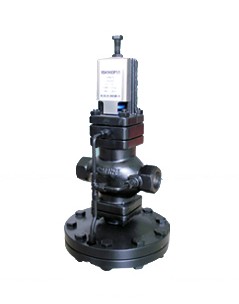

DP17/DP17G導閥型隔膜式減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。
本產品的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。 |
性能指標：
|
|
灰色區域：示意該產品禁用。
A-D-E：螺紋或法蘭連接 EN 1092 PN25,ANSI 300LB.
A-B-C:法蘭連接 ANSI 150LB。
F-F:DP17G最高工作溫度120℃。
注意：該系列產品的壓力調節范圍是0.2-1.7barg。
|
主要技術參數：
|
公稱壓力
|
PN25
|
|
PMA最高允許壓力
|
25bar g @ 120℃
|
|
TMA最高允許溫度
|
232℃
|
|
TMI最低允許溫度
|
-10℃
|
|
PMO最大工作壓力*
|
17bar g
|
|
TMO最大工作溫度
|
DP17 232℃
|
|
DP17G 120℃
|
|
TMIO最低工作溫度
|
0℃ |
|
出口壓力范圍
|
0.2-1.7
|
|
最高冷態測試壓力
|
38bar g |
|
主要零件材料：
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座
|
2Cr13
|
|
閥瓣
|
2Cr13
|
|
閥桿
|
2Cr13
|
|
膜片
|
316
|
|
調節彈簧
|
60Si2Mn
|
|
主閥彈簧
|
50CrVA
|
|
流量系數(Cv)：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv
|
2.5
|
5.5
|
8.1
|
12.0
|
17.0
|
28.0
|
|

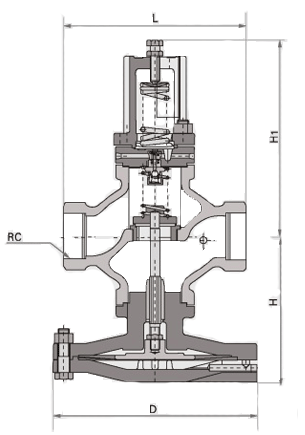

連接尺寸：
|
DN
|
Rc
|
L
|
H1
|
H
|
D
|
|
15
|
1/2
|
147
|
221
|
133
|
185
|
|
20
|
3/4
|
154
|
224
|
136
|
185
|
|
25
|
1
|
160
|
235
|
145
|
207
|
|
32
|
1-1/4
|
180
|
236
|
156
|
207
|
|
40
|
1-1/2
|
200
|
238
|
176
|
255
|
|
50
|
2
|
230
|
246
|
183
|
255
|
|
